WDS-20（WDS-20L）型 數顯型電子萬能試驗機【1級精度】
產品簡介 Product introduction
弘測公司研制的WDS-20（WDS-20L）型 數顯型電子萬能試驗機【1級精度】，是針對高等院校、科研院所、大中企業、生產廠家而設計的新一代雙空間數顯型電子萬能試驗機。
本試驗機主機與輔具的設計借鑒了先進技術，外形美觀，操作方便，性能穩定可靠。數顯控制系統通過控制器，經調速系統控制步進電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。
WDS系列試驗機適用于金屬、非金屬材料的拉伸試驗，增加附具可做壓縮、彎曲、剪切、剝離、撕裂等試驗。具有試驗力數字顯示，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能，預留的通訊接口可以方便的與計算機連接實現數據的后期處理。
綜合以上各項技術，該機可以近乎完美的實現試驗力、位移等參數的閉環控制，可實現恒應力、恒位移等控制模式，并且各種控制模式之間可以平滑切換。
該機完全滿足國家標準GB/T228-2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-2005《金屬壓縮試驗方法》的要求。，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。
應用范圍 Applications
本系列試驗機廣泛用于金屬、非金屬材料的拉、壓、彎剪等力學性能試驗。配以種類繁多的附具，還可用于型材和構件的力學性能試驗。在試樣變形大，試驗速度快的繩、帶、絲、橡膠、塑料等材料試驗領域，同樣具有非常廣泛的應用前景。適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
性能特點 Performance characteristics
1、調速系統：采用步進電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.1～300mm/min（可根據客戶要求定制）。
2、傳動機構：傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。
3、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
4、自動標定：系統可自動實現示值準確度的標定。
5、自動顯示：在整個試驗過程中，液晶實時顯示試驗力、位移、峰值、運行狀態、運行速度等。
6、自動控制：試驗參數輸入完畢，可自動完成試驗過程。
7、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。
8、限位保護：具有機械和程控兩級限位保護功能。
9、特殊附具：除配有標準拉伸或壓縮附具外，也可根據用戶需要配備特殊附具。
| 1級精度、國產配置、穩定性高、重復性好 |
 |

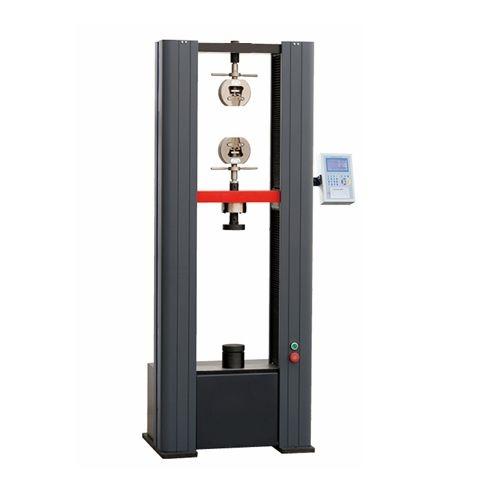

| 外 觀 示 意 圖 |
 |
| 試驗機出廠檢定過程 |

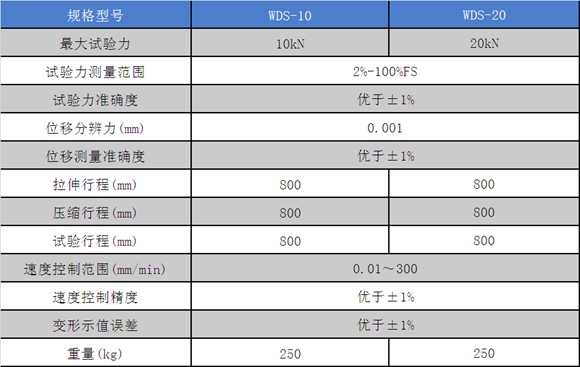

技術指標 Technical indicators
1、機 型： 門式（液晶顯示）；
2、最大試驗力： 20kN；
3、操 作 方式： 全中文菜單操作；
4、試驗力分檔： 400N-20kN；
5、測 量 范 圍： 最大試驗力的2%—100%；
6、精 度 級 別： 1級；
7、試驗力準確度： 優于示值的±1%；
8、變形顯示誤差： ≤±(50+0.15L)；
9、試 驗 力： 最小分辨力0.1N；
10、位 移 測 量： 分辨率為0.001mm；
11、變形準確度： 優于±1%；
12、液晶顯示內容： 試驗力、位移、峰值、運行狀態、運行速度等；
13、 調 速 系 統： 采用步進電機及控制系統；
14、試驗空間調整機構：步進電機，同步帶傳動；
15、電 機 功 率： 12N.m；
16、調 速 范 圍： 0.1mm/min~~300 mm/min；
17、試 驗 行 程： 800mm（可根據客戶需求定制）；
18、拉 伸 空 間： 800mm（可根據客戶需求定制）；
19、試驗寬度： 370mm；
20、外 觀： 符合國家GB/T2611標準；
21、成 套 性： 符合標準要求；
22、試驗保護功能： 過載保護；
23、安全保護裝置： 限位開關；
24、供 電 電 源： 220V 50Hz；
25、重 量： 約250Kg；
26、工 作 環 境：室溫10℃-35℃范圍內，相對濕度不大于80%；
標準配置 Standard configuration
1、試驗機主機(門式)：1臺；
1.1、步進電機：1個；
1.2、減速系統：1套；
1.3、負荷傳感器：1只；
1.4、精密絲杠副：2套；
3、限位開關：1套；
4、操作儀表盒：1個；
5、微型打印機：1個；
6、拉伸附具：1套；
7、隨機工具：1套；
8、電源連接線：1套；
9、技術資料：包括：使用說明書 合格證、裝箱單；
