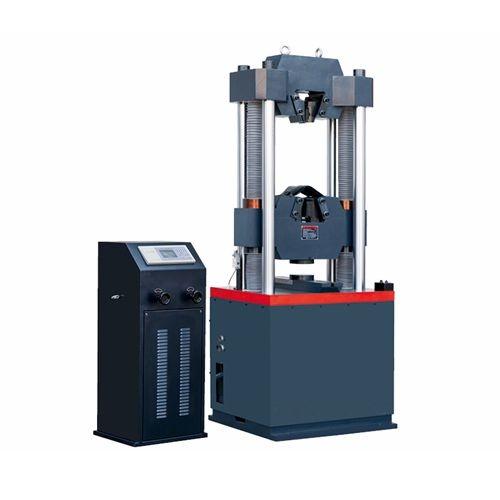

WE-1000D（WES-1000D）型 數顯型液壓萬能試驗機
產品簡介 Product introduction
弘測公司研制的WE-1000D（WES-1000D）型 數顯型液壓萬能試驗機，主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。
本機主要用于各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀;通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能;可以對實驗結果進行打印。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

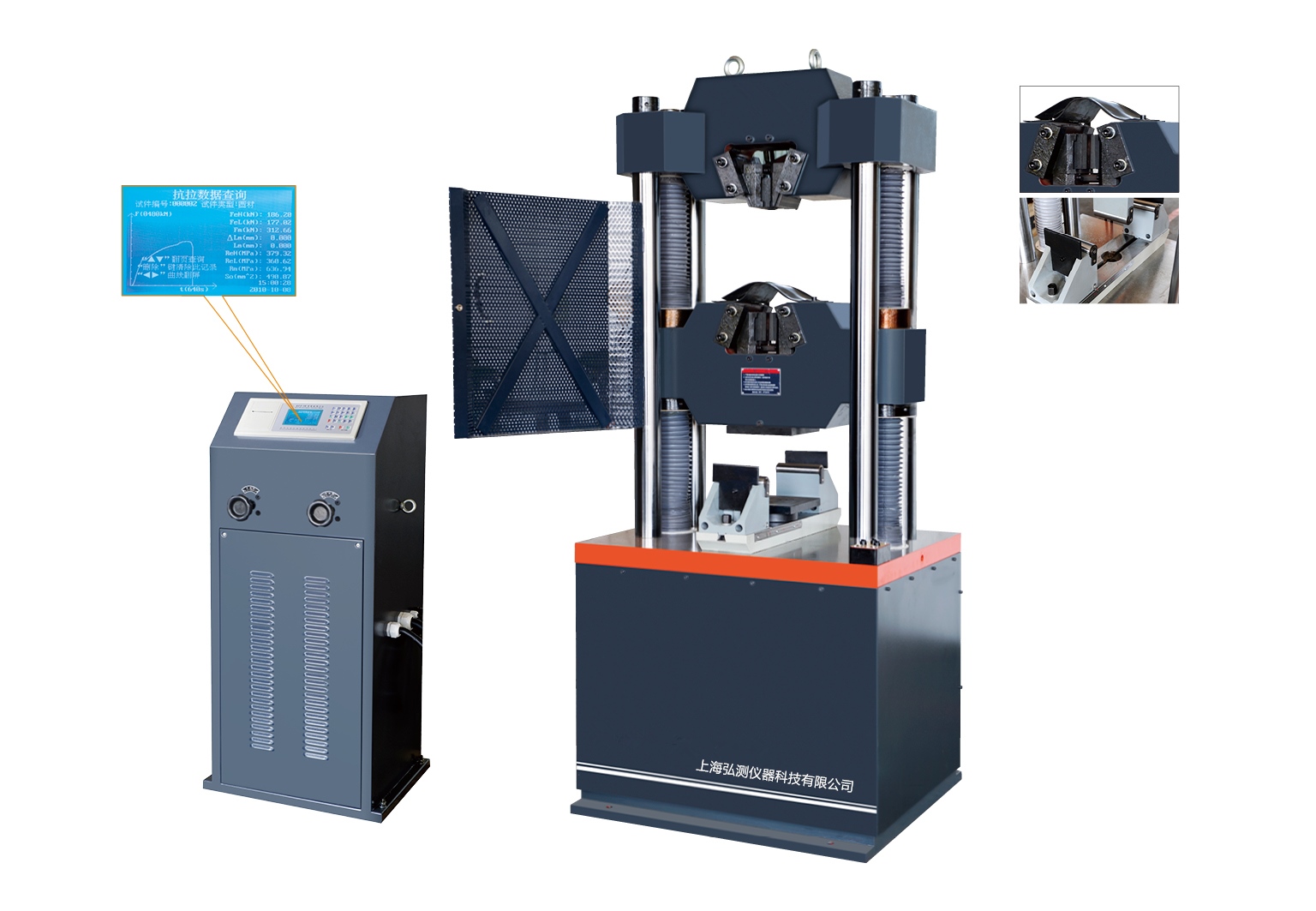

外 觀 示 意 圖
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 手動調整送回油閥，操作簡潔靈活；
● 支持試驗參數自定義；
● 電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；
● 查詢試驗結果靈活方便；
● 配有微型打印機。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
試驗機出廠檢定過程
軟件概述 Software Overview
（1）數顯控制系統主界面
（2）試驗\查詢
技術指標 Technical indicators
最大試驗力（kN）
1000
試驗力測量范圍
4%-100%；全程不分檔，等效3檔
試驗力示值相對誤差
＜ 示值的±1%
最大拉伸試驗空間（mm） 750
壓縮空間（mm）
500
活塞行程(mm)
150
立柱間距（mm）
580
圓試樣夾持范圍（mm）
Φ6-Φ40
扁試樣夾持厚度（mm）
0-30
扁試樣最大夾持寬度（mm）
75
壓盤尺寸（mm）
Φ160
彎曲支點兩點間最大距離（mm）
450
彎曲支滾寬度（mm）
140
夾緊方式
液壓夾緊
主機外形尺寸（mm）
920*820*2200
油源控制臺尺寸（mm）
1100*750*1000
電機總功率（KW）
2
總重量（kg）
3300
標準配置 Standard configuration
試驗機主機
四立柱、兩絲杠、油缸下置式
1臺
高精度傳感器
中航電測
1只
測控油源
弘測技術
1臺
電器控制系統 弘測技術
1套
圓試樣拉伸輔具 Φ13-Φ26、Φ26-Φ40
各1套
扁試樣拉伸輔具
0-15mm
1套
壓縮輔具
Φ160
1套
彎曲輔具
支滾直徑40mm
1套(兩件支座、一件彎頭)
說明書\合格證\裝箱單
-----------
1套
∴ 可根據客戶要求，配相應輔具完成實驗。
