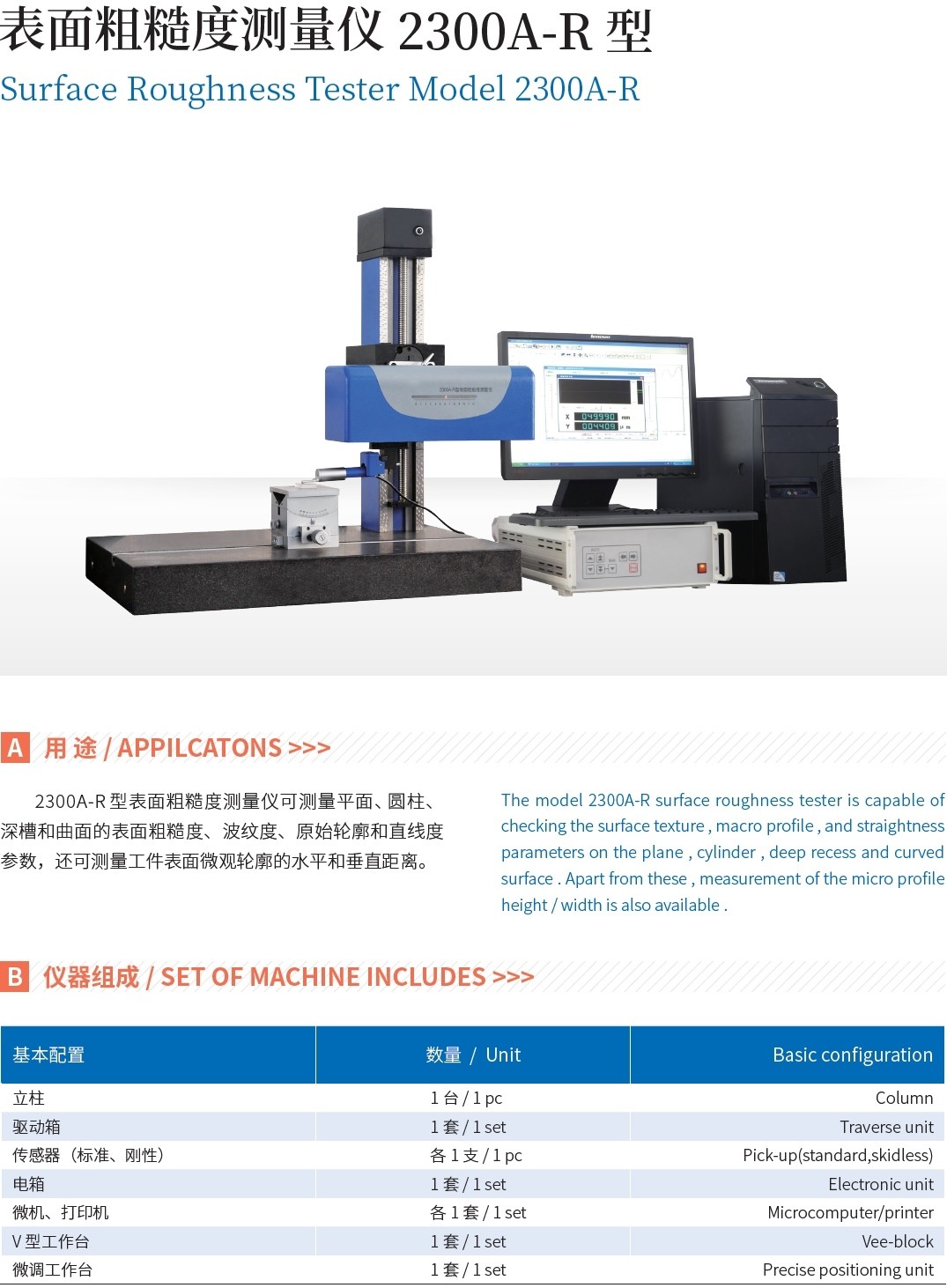

2300A-R型 表面粗糙度測量儀
產品簡介 Product introduction

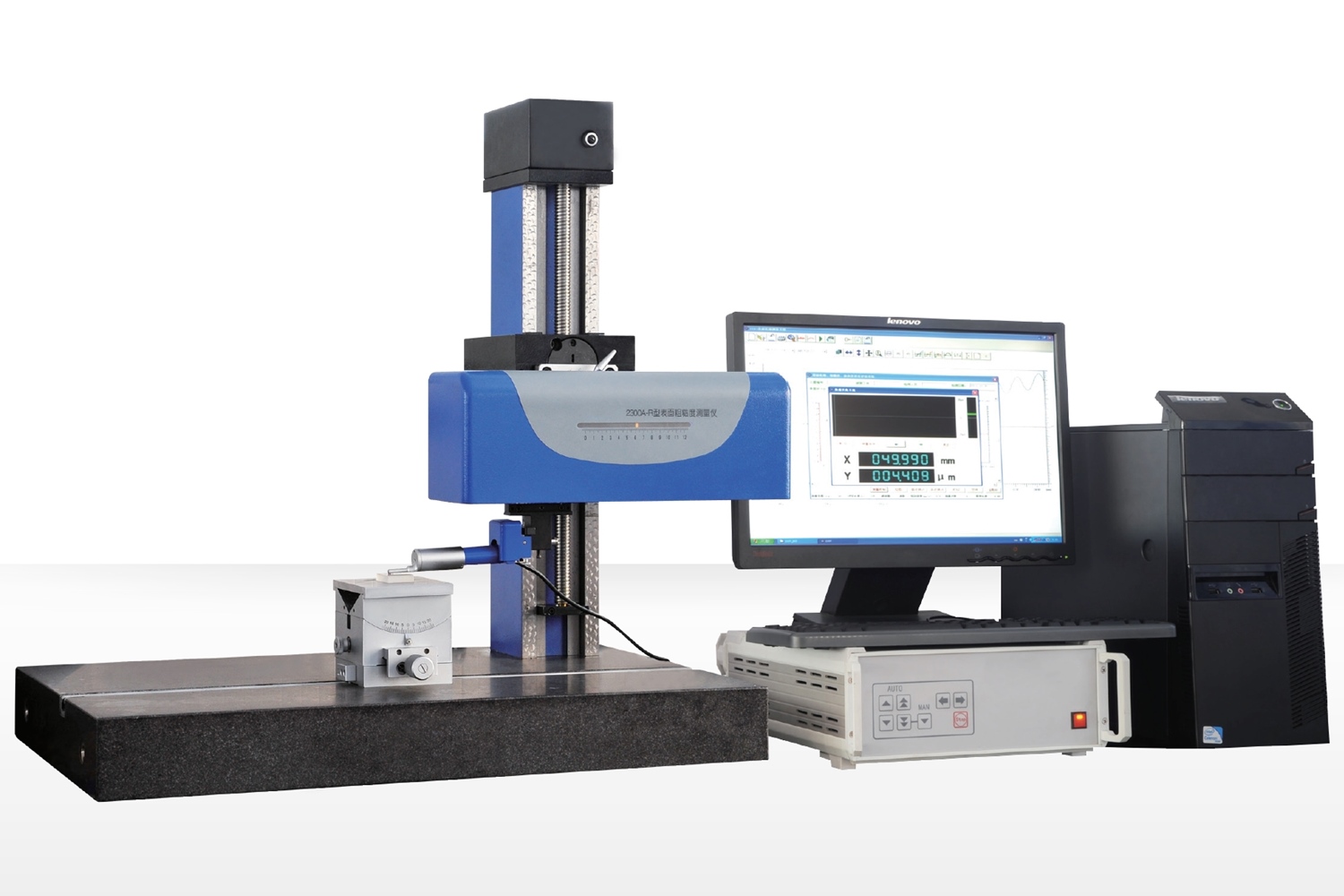

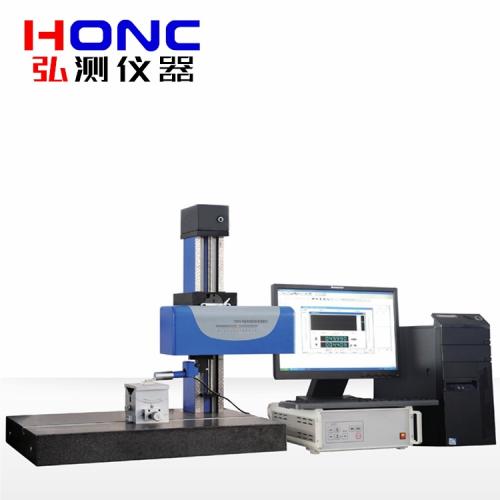

2300A-R型表面粗糙度測量儀,是一臺綜合型觸針式輪廓測量儀器,既可測量平面、圓柱、深槽和曲面的表面粗糙度、波紋度、原始輪廓和直線度參數,還可測量工件表面微觀輪廓的水平和垂直距離,適用于生產企業和計量單位的計量檢測部門。
性能特點 Performance characteristics
● 本儀器配置了光柵原理的觸針式形狀傳感器,可配備標準斧型、圓錐型、球型等各種形式的測針,以適合各種測量要求。
● 測針和測桿通過精確的定位結構保證了互換精度,使更換測針及測桿的操作不影響儀器的測量精度。
● 本儀器還配置了電感式粗糙度傳感器,用戶可根據測量任務要求,選擇標準粗糙度傳感器(有導頭)、剛性粗糙度傳感器、大量程剛性粗糙度傳感器、深槽粗糙度傳感器、圓弧粗糙度傳感器、小孔粗糙度傳感器等。
應用領域 Application fields
測量軸承滾針母線凸度
測量滾針軸承滾道表面粗糙度
測量軸承擋邊粗糙度
測量軸承滾針端面輪廓
測量球軸承外環滾道表面粗糙度
測量球軸承內環滾道表面粗糙度

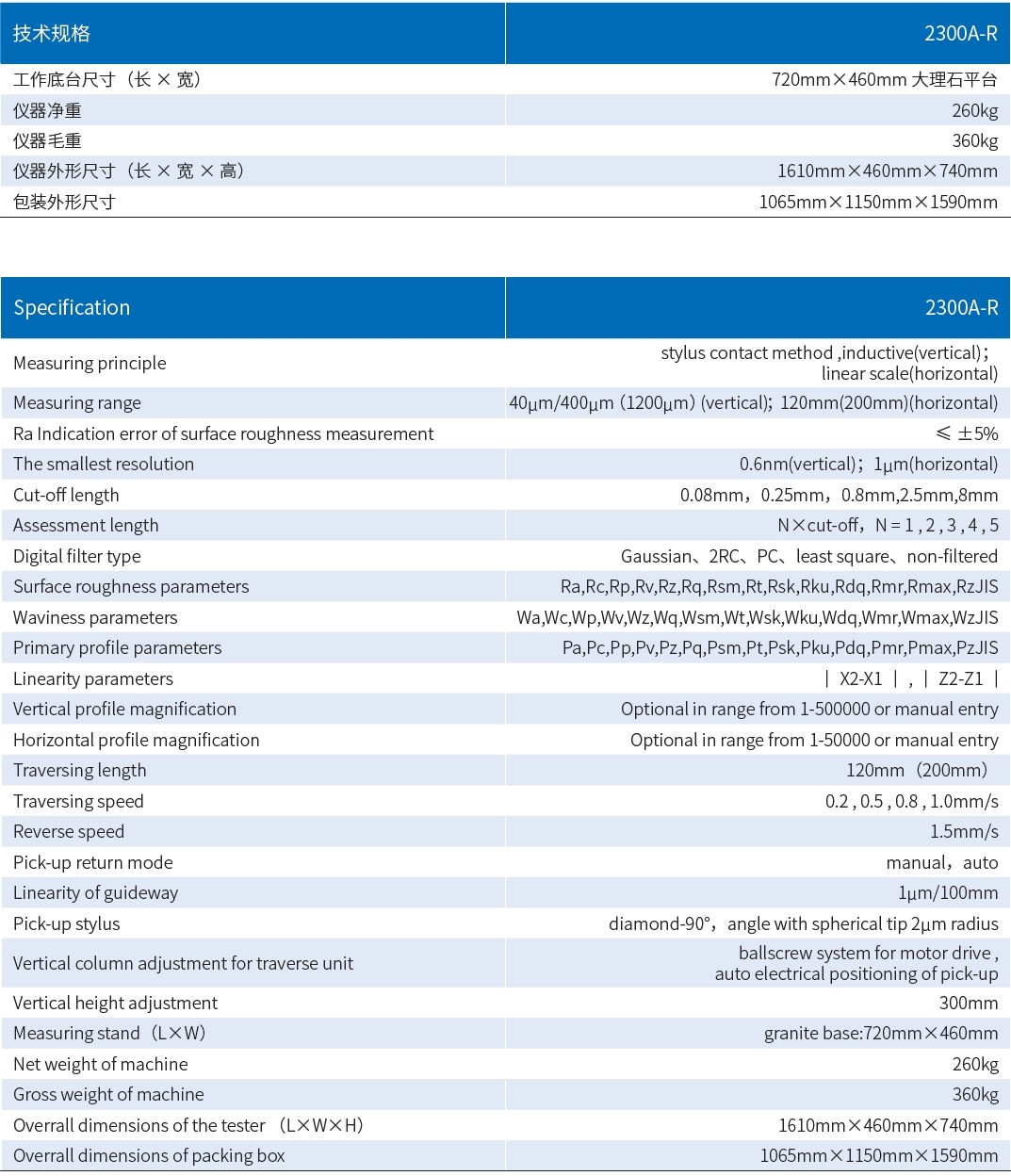

技術指標 Technical indicators
1、測量原理:垂直方向:觸針法,電感傳感器;
水平方向:直線光柵;
2、測量范圍:垂直40μm(1200μm),水平120mm;
3、表面粗糙度Ra示值誤差:≤±5%
4、最小分辨力:垂直0.6nm,水平1μm;
5、取樣長度:0.08,0.25,0.8,2.5,8mm
6、評定長度:N倍取樣長度,N=1,2,3,4,5;
7、數字濾波器:高斯、2RC、PC、二乘、不濾波;
8、粗糙度測量參數:Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr;
波紋度測量參數:Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr;
原始輪廓測量參數:Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr;
直線度測量系統測量參數:│X2-X1│,│Z2-Z1│;
9、輪廓圖形的垂直放大倍率:1-500000可選,亦可手動輸入;
輪廓圖形水平放大倍率:1-50000可選,亦可手動輸入;
10、驅動箱滑行長度:120mm;
11、驅動速度:0.2,0.5,0.8,1.0mm/s;
返回速度:1.5mm/s;
12、傳感器返回形式:手動,自動;
13、基準導軌的直線性:1μm/100mm;
14、傳感器測針:金剛石圓錐,錐角90°,針尖半徑2μm;
15、立柱結構:快慢速機動升降系統,自動對準零位;
16、立柱垂直測量高度:300mm;
17、工作底臺:460mm×720mm大理石平臺;
18、儀器凈重:260kg;
19、儀器毛重:360kg;
20、儀器外形尺寸:1620mm×460mm×740mm

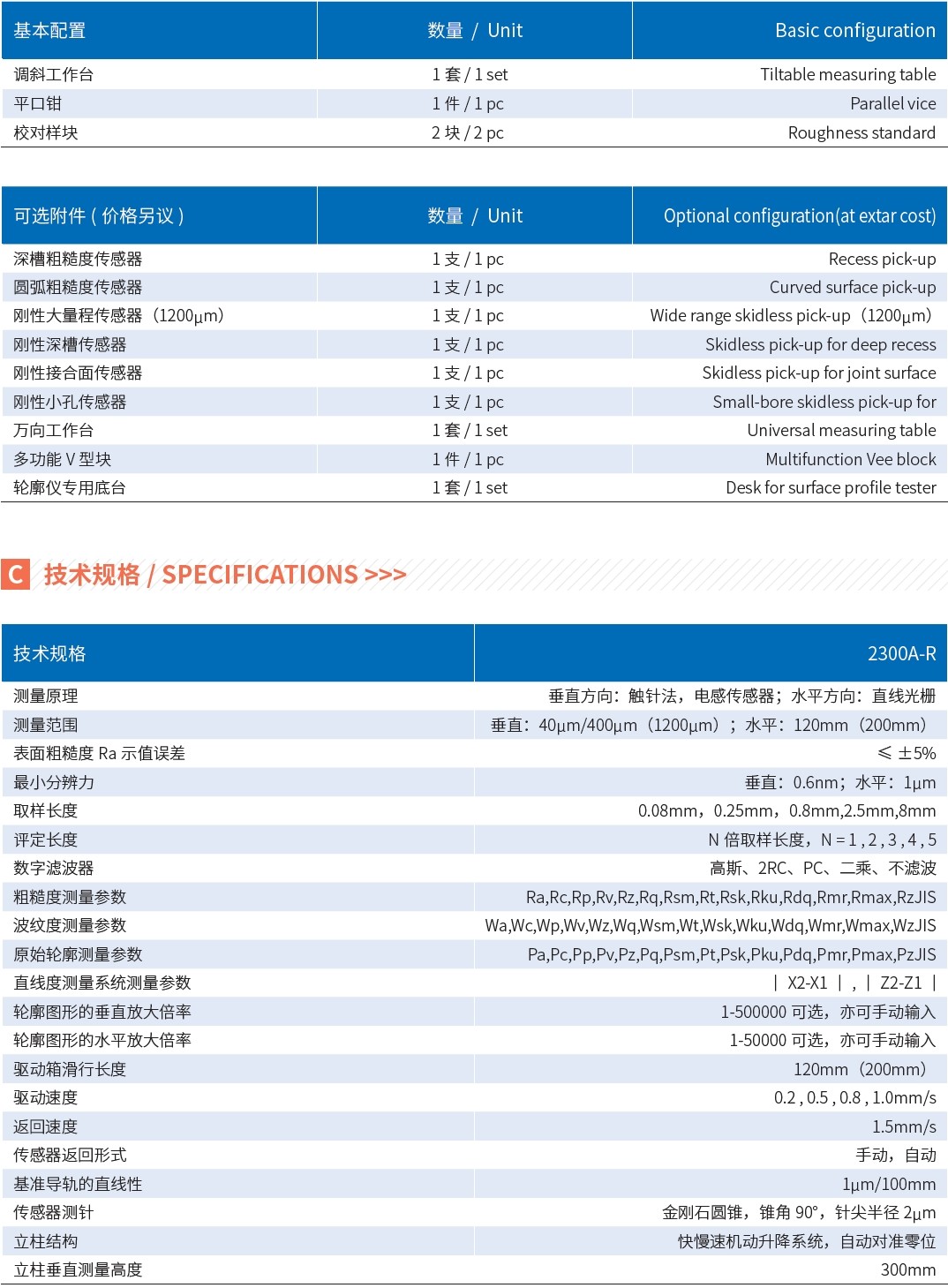

標準配置 Standard configuration
1、立柱
2、驅動箱
3、傳感器(標準、剛性)
4、電箱
5、微機、打印機
6、V型工作臺
7、微調工作臺
8、調斜工作臺
9、平口鉗
10、校對樣塊
選配附件 Optional accessories
● 粗糙粗糙度傳感器
● 圓弧粗糙度傳感器
● 小孔粗糙度傳感器
● 剛性大量程傳感器(1200μm)
● 剛性深槽傳感器
● 剛性接合面?zhèn)鞲衅?br/>
● 剛性小孔傳感器
● 萬向工作臺
● 輪廓儀專用底臺
