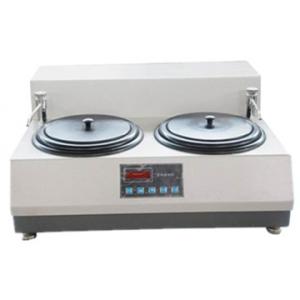

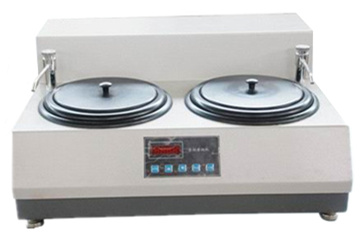

MPD-2A型 雙盤臺式金相試樣磨拋機（無級變速、230mm）
產品簡介 Product introduction
本機是一種高效能的設備，它利用各種不同粒度的耐水研磨金相砂紙及拋光織物，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光，供在顯微鏡下觀察與測定金相組織。
MPD-2A型 雙盤臺式金相試樣磨拋機（無級變速）在金相試樣制備過程中，試樣的磨光與拋光是二項非常重要的工序，通常是采用金相試樣預磨機和金相試樣拋光機二種設備來完成，為適應我國工業和科技發展的需要，結合用戶的使用要求，我公司新設計制造成YMP-2A型四速金相試樣磨拋機。該機經久耐用，維護保養也方便，使用時只需更換磨盤或拋盤，就能完成各種試樣的粗磨、細磨、干磨、濕磨及拋光等各道工序，為擴大不同試樣的制備要求，該的磨、拋盤直徑均大于同類產品。可在工作面上有更多不同線速度的選擇，可增加有效工作面20-30%，可提高試樣的磨拋質量和試樣的制備效率，并該機轉動平穩，噪音低，是一種理想和功能完善的金相制樣設備。
本機采用定速控制交流電動機為動力，通過皮帶輪傳遞到第二個連軸上，從而驅動磨拋盤平穩的運轉，該機的特性具有兩檔定速功能，方便了各種試樣材料磨拋時所需的技術轉速，可適應各種不同材料試樣制備的轉速要求，具有外形美觀，經久耐用，轉動平穩，噪音低，操作方便可靠，易維護保養等優點。且性價比優于同類產品，是實驗室制樣必備設備之一。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、手動操作方式；
2、塑鋼機身；
3、雙盤單控，無級變速，自由調節；
4、雙通道獨立冷卻系統；
5、超靜音，安全穩定；
6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；
7、轉速穩定，不抖動；
8、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
9、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 臺式雙盤、塑鋼機身 |
| 2 | 磨盤控制 | 雙盤單控 |
| 3 | 磨拋方式 | 手動 |
| 4 | 顯示方式 | 實時顯示磨拋盤轉速 |
| 5 | 預磨盤直徑 | Φ220mm（可選Φ200mm、Φ230mm） |
| 6 | 拋光盤直徑 | Φ220mm（可選Φ200mm、Φ230mm） |
| 7 | 磨盤轉速 | 0-1500轉/分（無級變速）、任意選擇 |
| 8 | 制樣時間 | 人為控制 |
| 9 | 冷卻系統 | 兩通道水冷 |
| 10 | 電動機 | 無極變頻電機 |
| 11 | 外形尺寸 | 710mm*620mm*350mm |
| 12 | 電源 | 220V/50HZ |
| 13 | 重量 | 80KG |
標準配置 Standard configuration
1、主機：一臺
2、研磨盤：一只
3、拋光盤：一只
4、專用金相砂紙：兩張
5、專用金相拋光絨布：兩張
6、電源線：一根
7、進水管：一根
8、出水管：一根
9、隨機文件：一套
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
