MIC10、MIC10DL型 超聲波硬度計
產品簡介 Product introduction
德國GE/K.K(KrautKramer)公司超聲波硬度計MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超聲波接觸阻抗)方法能快速、方便地對維氏硬度凹處進行評價，無需使用顯微鏡。MIC10使用電池供電，可在現場快速使用，在各方面不受限制，甚至可用在端頭位置。該儀器可適用于任何形狀、尺寸的大多數細晶粒、材料，特別適合于小公差范圍內確定材料特性。可測量的工件部位包括法蘭盤邊緣和齒輪根部，也可在任何方向測量，如水平或垂直向上。
超聲波接觸阻抗法（UCI）進行現場硬度測試根據ASTM A 1038進行標準化探頭測試負荷為1N (HV0.1) 到 98N (HV10)可自動換算為不同的硬度標準和張力強度標準可顯示單個測量值或一系列測試的平均值數據記錄器具有測量數據和儀器設置的內部數據存儲功能超聲波硬度計MIC10運用小巧輕便的MIC 10基本上能適用于任何地方–可以在為測試大型容器和管道而搭建的臨時支架使用，也可以測試處于任何位置的元件。
UCI原理尤其適合測試大小形狀不等的紋理精細的材料以及熱處理表面。小巧精細的探頭能夠對諸如齒面和齒輪根部等難以觸及的位置進行測量。導向裝置和導向架能幫助進行精密焊接測試（HAZ）。
性能特點 Performance characteristics
■ 高精度測量：由于連續頻率測量在進入測量表面的穿透過程中得到監控；
■ 硬度值的變化和顯示：單位HV、HB、HRC、HRB和抗拉強度N/mm2；
■ MIC10DL為存儲型，配備有內部存儲器和附加存儲卡；
■ 內部數據記錄器可記錄約1500個測量值，另有存儲卡可存儲約590個測量值；
■ 可打印靜態指示功能(最大讀數、最小讀數、絕對和相對標準偏差)；
■ RS232接口可通過計算機機遙控或通過打印機可將檢測結果存檔；
■ 根據超聲波接觸阻抗 (UCI)法現場檢測硬度；
■ 根據ASTM A 1038標準化；
■ 探頭的檢測負載為1N (HV0.1) 到 98N (HV10)；
■ 自動轉化成不同的硬度標尺和抗拉強度；
■ 顯示系列檢測的單值或平均值；
■ 數據記錄器具有測量數據和儀器設置的內部數據存儲器；
隨時隨地，快速高效
■ 與我們MICRODUR系列其他的硬度測 試儀一樣，MIC 10根據超聲波接觸阻 抗（UCI）方法進行測量。這種方法 使得定位探頭及讀取讀數方便迅速。 這是因為材料表面的維氏金剛石壓 頭是以電子方式測量并立刻顯示硬 度值，而沒有用繁瑣的光學顯微鏡 評估。

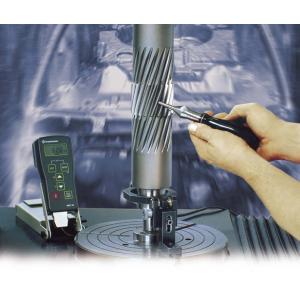

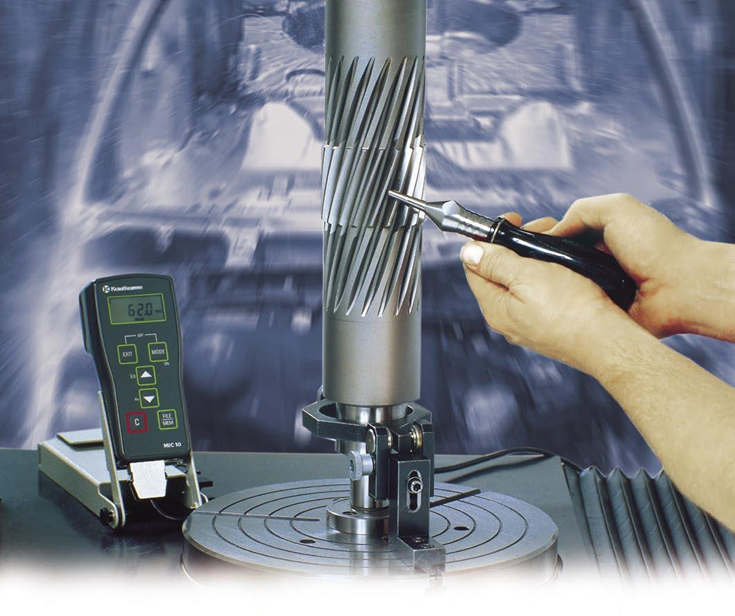

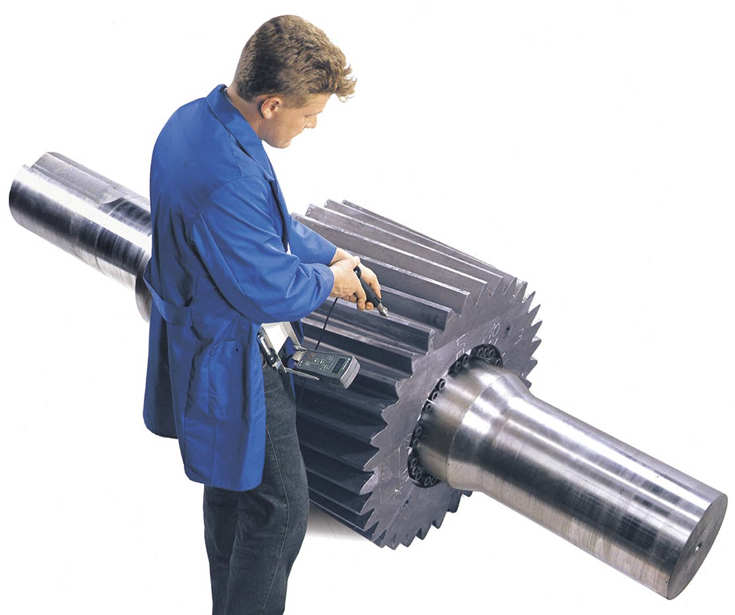

■ 小巧方便的 MIC 10 為您的生活帶來了便捷：您可以把它帶到任何地方——測試大容器及管道的腳手架上，或要測試組件的任何地方。窄小的探頭甚至可以讓您在難以進入的位置進行測量，例如牙側或齒輪根部。
■ 您可在任何方向進行測量，例如在水平或頭頂?shù)奈恢脺y量。儀器支持及定位裝置使得可同時進行兩種操作，矯正探頭位置及導向。

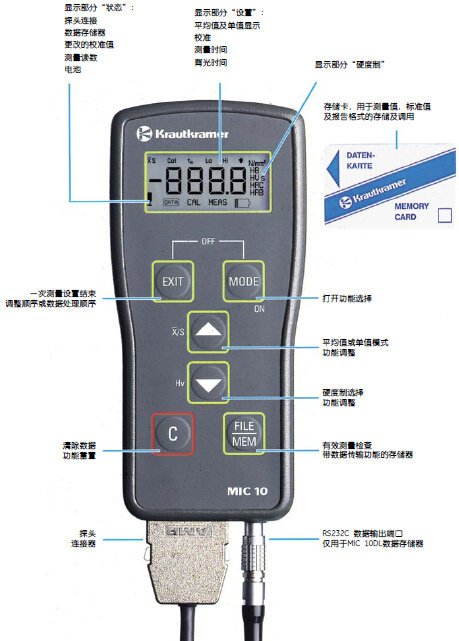

操作簡便，性能優異，數據處理
■ 按下一個鍵，您就可以看到硬度測量設置讀數的單值顯示或有效算術平均值顯示。對錯誤值的編輯非常簡單，無需中斷測量設置。警告閾值可調，當達到臨界值時屏幕會顯示并伴以聲音警報。MIC 10 已設置對低合金和非合金鋼的測量校準參數，同時您可方便地對其他材料進行重校準。
■ 儀器也可針對特定測試要求進行自定義設置：可以禁用不需要的功能，如多種硬度制及重校準功能。這可以減少按鍵，簡化操作。
■ 在我們悉心研究過數據存儲這個問題之后，開發出了 MIC 10DL ,它能為您提供可重復性的測試及文檔處理支持。
■ 存儲卡作為內部存儲器的補充，不僅能存儲測量數據，還能存儲與材料有關的儀器設置數據以及報告格式。您能根據存儲卡中的數據對特殊材料進行儀器自動校準。報告可通過 MIC 10 的RS232C接口以設定的格式進行打印。操作同樣簡單：打開數據存儲器或插入存儲卡，進行測量。之后，完整的測量設置會被自動存儲在下一個可用的存儲空間。在今后的任何時間，數據都可被調用，顯示以及打印。
■ 界面程序UltraHARD系列讓您可以將數據傳輸至電腦，并進行進一步的數據處理，如數據評估，統計以及文檔制作。
技術指標 Technical indicators
1、測量范圍：20～1740HV、48～105HRB、20～68HRC、76～618HB、5～2250N/mm2(10Kg探頭)；
2、標尺轉換：HV, HB, HRC, HRB,N/mm2 (僅限連接上10 kgf手持式探頭)根據DIN 50150, ASTM E 140進行轉換；
3、顯示范圍：0～9999HV，48～105HRB，20～68HRC ，76～618HB，5～2250N/mm2；
4、顯示：4位數字LCD顯示，帶有可調背光；
5、重量：大約300克；
6、尺寸：160 x 70 x 45 mm(W x H x D)；
7、允許周圍環境溫度：工作溫度： -15°C至55°C(5°F至131°F)；
存儲溫度： -20°C至60°C(-4°F至140°F)；
8、電源：2個1.5V AA電池；
9、工作時間：背光不開情況下大約15小時；
10、接口(僅用于MIC 10 DL)：RS232C雙向接口；
11、數據存儲器(僅用于MIC 10 DL)：內部數據存儲器可記錄約1800個測量值，另有存儲卡可存儲約590個測量值。依據測量的設置決定測量個數。存儲器溢出時會給出警告。
統計數據:平均值顯示。
12、統計（對于MIC 10 DL）：可打印最大值，最小值，平均值，絕對和相對范圍，絕對和相對標準偏差。
13、測量方法：在加載的情況下，通過UCI方法對維氏壓痕進行評估。(頂角度136°)
MIC 10型 超聲波硬度計的探頭參數：
型號
負載
探頭直徑
探頭長度
手動標準探頭MIC201A
手動標準探頭MIC205A
手動標準探頭MIC2010A
1kgf
5kgf
10kgf19mm
162mm
手動長探頭MIC201AL
手動長探頭MIC205AL1kgf
5kgf19mm
190mm
手動短探頭MIC201AS
手動短探頭MIC205AS1kgf
5kgf19mm
90mm
電動探頭MIC2103A
電動探頭MIC211A
電動探頭MIC2101A0.3kgf
0.8kgf
0.1kgf38.5mm
217mm
負載和壓痕深度：
1kgf 載荷的凹痕直徑和深度 維氏硬度
HVF=1kgf 直徑dμm 深度tμm 最小材料厚度μm 250 86 12 120 500 61 9 90 750 50 7 70 1000 43 6 60
5kgf 載荷的凹痕直徑和深度 維氏硬度
HVF=5kgf 直徑dμm 深度tμm 最小材料厚度μm 250 193 28 280 500 136 19 190 750 111 16 160 1000 99 13 130
10kgf 載荷的凹痕直徑和深度 維氏硬度
HVF=10kgf 直徑dμm 深度tμm 最小材料厚度μm 250 272 39 390 500 193 28 280 750 157 22 220 1000 136 19 190

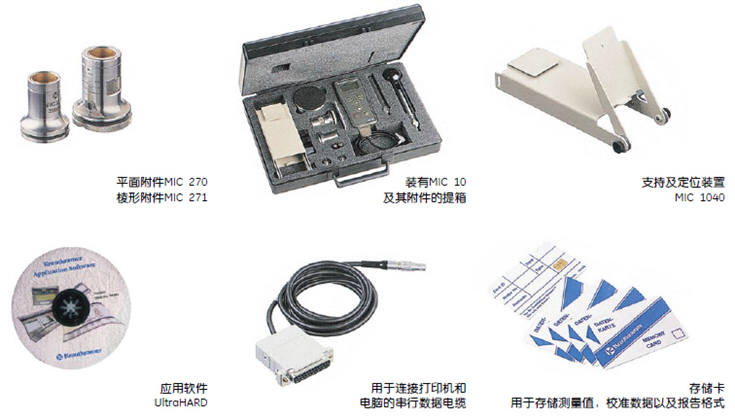

標準配置 Standard configuration
主機、探頭、探頭電纜 、充電器/AC適配器、試塊、操作手冊、測試報告、手提箱
