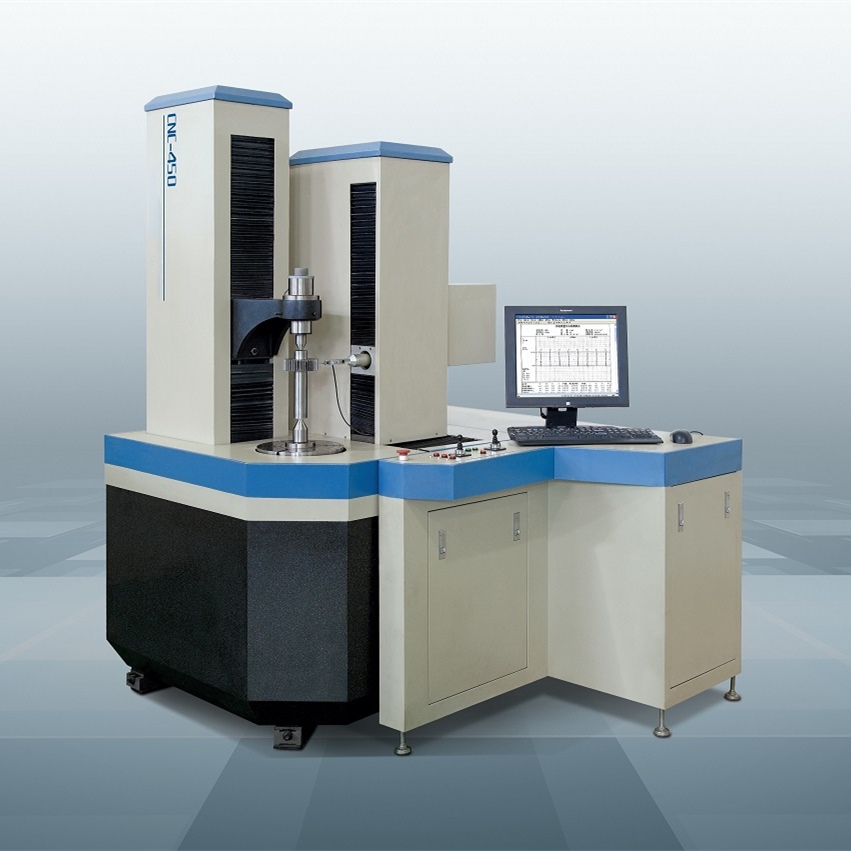

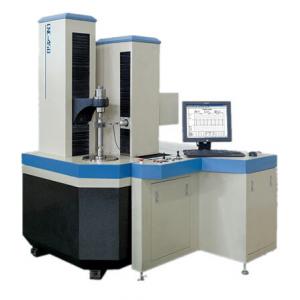

CNC450型 齒輪測量中心
prev zoom
CNC450型 齒輪測量中心
進口光柵,氣浮主軸,花崗巖基座
  • 商品貨號:HCECS000152
  • 商品點擊數:5858
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

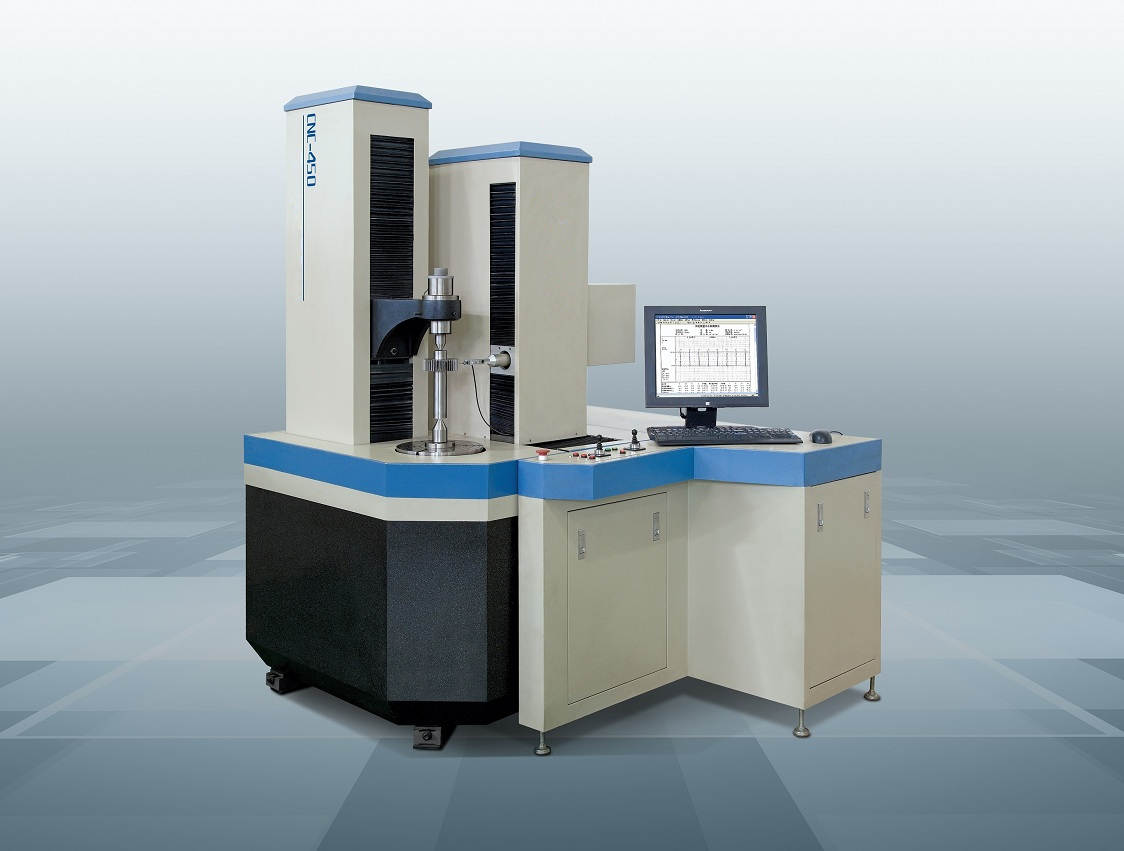

CNC450型 齒輪測量中心

CNC450型 齒輪測量中心


 產品簡介   Product introduction


齒輪測量中心器材就是可以測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪的器材。測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具。還可以測量蝸輪、蝸桿直齒錐齒輪、斜齒錐齒輪、凸輪等工件。可廣泛應用于汽車、機床工具、儀器儀表、航空、航天、國防工業等科研部門及工廠計量室。

本測量中心是集天然花崗巖基座,高精度氣浮主軸,封閉式氣浮立柱,空氣過濾系統結合高精度的密珠直線運動結構的導軌,DDR精密電機驅動,數字式測微測量傳感測頭,高精度光柵,全閉環數字控制,全新設計的Windows平臺的齒輪測量誤差評值軟件等新技術于一身的高性能齒輪量?jī)x。

本機以國際通用的四軸齒輪測量技術,最大限度滿足齒輪廠商檢測的需求,本系統采用全自動測量循環,將高速度、高精度結合,操作簡單,便捷。 主要用于漸開線圓柱齒輪、漸開線齒輪滾刀、漸開線插齒刀、漸開線剃齒刀、齒輪刀具(滾刀,剃齒刀,插齒刀等)的測量,并可根據用戶的需求,進行功能的擴展。具有高精度、自動、快速、全面檢測等特點,是符合齒輪量?jī)x發展方向的新一代齒輪精密量?jī)x。


 應用范圍   Applications


本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。


 性能特點   Performance characteristics


1、整機采用封閉框架立式結構,結構緊湊。鋼構架支架配以花崗巖基座,有效隔離振動,保證儀器高精度。

2、采用國際通用的四坐標測量系統,三個直線坐標軸和一個回轉坐標軸。其中兩個直線坐標軸采用高精度封閉式氣浮導軌移動(專利技術),另一直線導軌采用高精度密珠結構導軌移動。回轉主軸采用高精度氣浮主軸,其機械結構精度高,壽命長,精度保持長久。

3、回轉主軸采用了先進的DDR電機驅動技術,能提供大扭矩、大慣量的平穩運動,且動態相應能力強,為大齒輪測量提供保證。

4、采用專用的數字式測微測量傳感器測頭,具有測量精度高、量程大、線性誤差小、測桿更換方便、測力自動換向和誤操作保護等特點。

5、本機基準定位光柵全部采用德國海德漢進口光柵、定位準確。

6、本機各運動軸電機驅動采用全數字交流伺服單元和DDR驅動單元,配以專用微機數控系統,與坐標軸的高精度光柵配合,達到儀器坐標軸的全閉環動態位置控制和測量位置全量數據采集,先進的電控系統與高精度光柵配合,達到儀器坐標軸全閉環動態位置控制,全自動完成齒輪測量,測量效率高。

7、強大的專用齒輪測量軟件,測量參數眾多,應用范圍廣,人機交互性好,操作簡便。


 技術指標   Technical indicators



規格/型號CNC450
各線性軸±0.5μm
θ旋轉軸±1″
電感傳感器分辨率0.1μm
環境溫度20℃±2℃
模數1-15mm
螺旋角0-90°
Z軸行程300mm(垂直方向上下)
T軸行程±150mm
R軸行程200mm
上下頂尖間距最小40mm,最大600mm
被測工件最大外徑Φ450mm
最大承載260kg
儀器綜合精度
齒形齒向漸開螺旋面基準樣板(由國家計量院精度傳遞)全長測量
齒形示值誤差:2 um示值穩定性(五次重復精度):1 um
齒向示值誤差:2 um示值穩定性(五次重復精度):1 um
齒  距標準齒輪:齒距示值穩定性(五次重復精度):1 um
