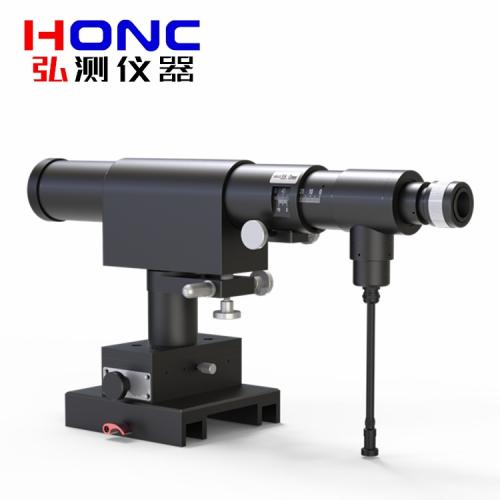

ZQJ-20型 20×自準前置鏡
產品簡介 Product introduction
ZQJ-20型 20×自準前置鏡，是一種具有雙分劃板式目鏡的儀器，在光學儀器生產裝校工作中，既能作瞄準用，又能測量用。主要用來測量導軌的直線性、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平面鏡與裝配基面之間的角度誤差等。該儀器被廣泛用于機械制造業(yè)、計量室、精密儀器制造業(yè)、光學實驗室、光學冷加工以及光學儀器的裝配、調整、檢驗等領域。
技術指標 Technical indicators
1、物 鏡 焦 距：400mm；
2、出 瞳 直 徑：3mm；
3、出 瞳 距 離：20mm；
4、視 場：≥3°12′；
5、分 辨 率：≤2.8″；
6、目鏡調節(jié)范圍：±5視度；
7、放 大 倍 率：20x；
8、自準像格值：20″；
9、有效孔徑：φ50mm；
標準配置 Standard configuration
● 前置鏡主機
● 專用儀器箱

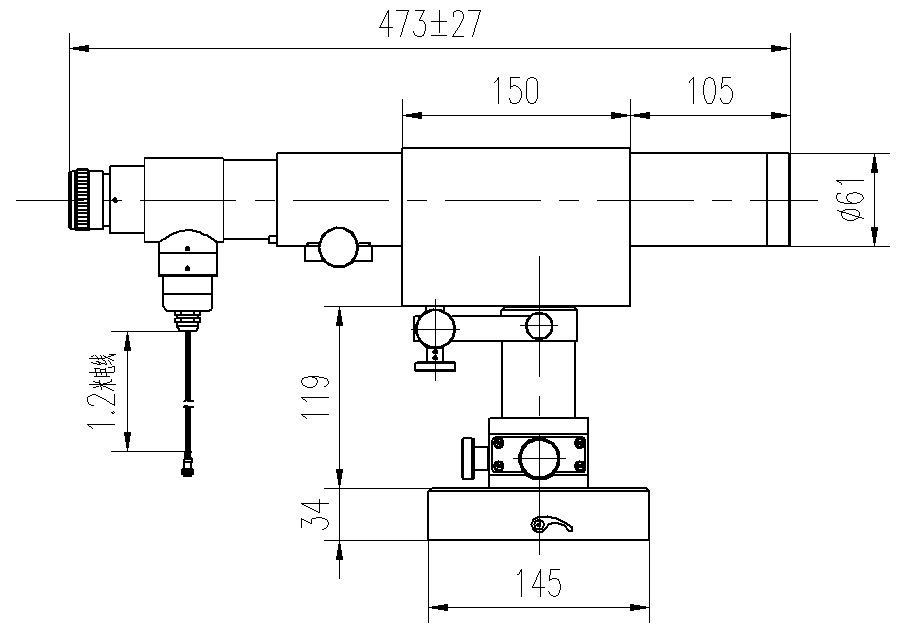

產品外形尺寸圖 電源外形尺寸圖
