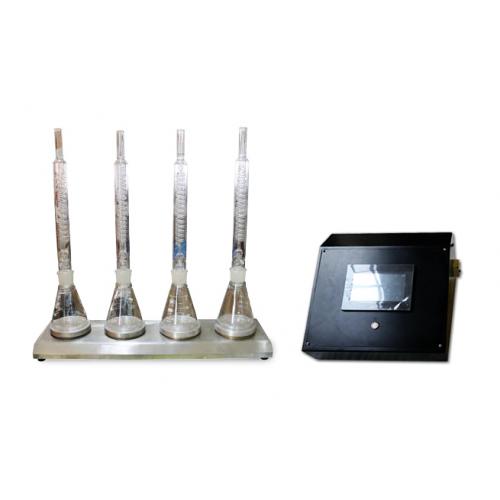

HJFS-4型 晶間腐蝕儀（新款、觸摸屏）

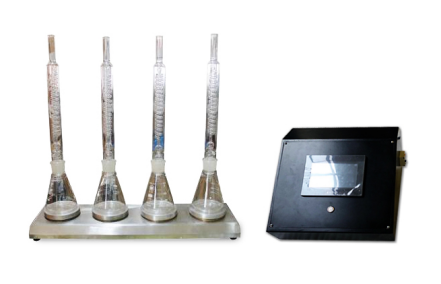

上圖為新款、觸摸屏、四工位控制

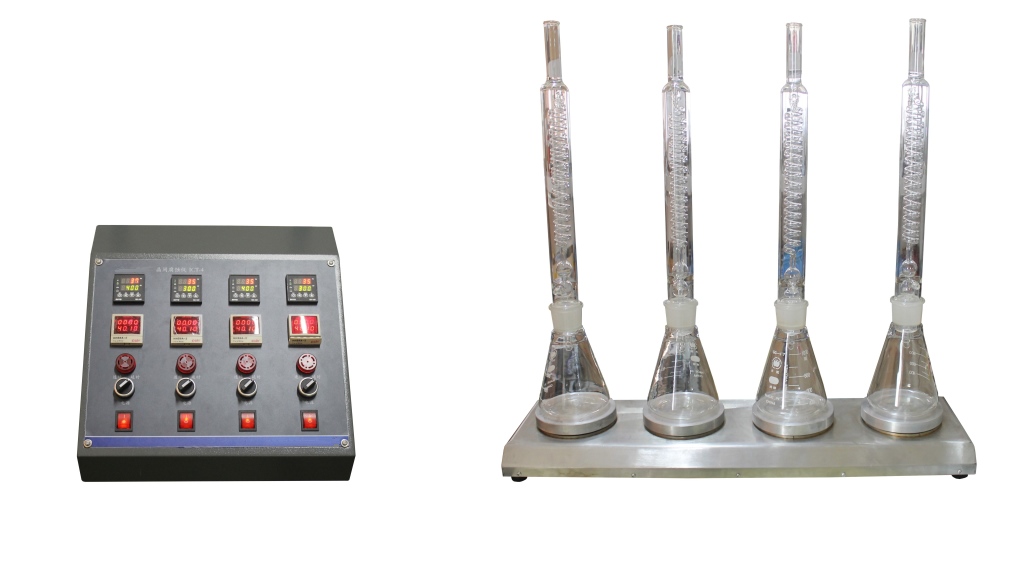

上圖為舊款、小屏顯、四工位控制

 產品簡介   Product introduction

---

HJFS-4型 晶間腐蝕儀，本設備通過加入腐蝕試劑，在不同的溫度下測試不同材料在該環境下的晶間腐蝕情況。

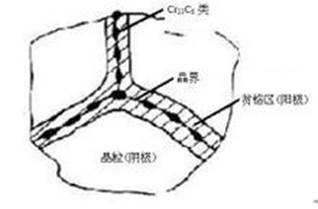

晶間腐蝕，局部腐蝕的一種。沿著金屬晶粒間的分界面向內部擴展的腐蝕。主要由于晶粒表面和內部間化學成分的差異以及晶界雜質或內應力的存在。晶間腐蝕破壞晶粒間的結合，大大降低金屬的機械強度。而且腐蝕發生后金屬和合金的表面仍保持一定的金屬光澤，看不出被破壞的跡象，但晶粒間結合力顯著減弱，力學性能惡化, 不能經受敲擊，所以是一種很危險的腐蝕。通常出現于黃銅、硬鋁合金和一些不銹鋼、鎳基合金中。不銹鋼焊縫的晶間腐蝕是化學工業的一個重大問題。

晶間腐蝕是金屬局部腐蝕的一種，通常出現于不銹鋼、鋁合金、黃銅和鎳基合金等材料中。晶間腐蝕是沿著金屬晶粒間的分界面向內部擴展的腐蝕。晶間腐蝕的原因是晶粒表面和內部間化學成分的差異以及晶界雜質或內應力的存在。

晶間腐蝕會破壞晶粒間的結合，大幅降低金屬的機械強度。晶間腐蝕發生后，金屬和合金的表面雖然仍保持一定的金屬光澤，看不出被破壞的跡象，但晶粒間結合力顯著減弱，力學性能惡化。由此可見，晶間腐蝕是一種很危險的腐蝕。本儀器是專用于評價材料的晶間腐蝕性能的儀器。

本晶間腐蝕儀是專門應用于不銹鋼的晶間腐蝕的專用設備，用于檢驗各種類型的不銹鋼、鋁合金等材料在特定的溫度和腐蝕試劑下晶間腐蝕的狀況，從而判定材料的化學成分、熱處理和加工工藝是否合理。ICT-4晶間腐蝕儀滿足國標GB/T 4334-2008。

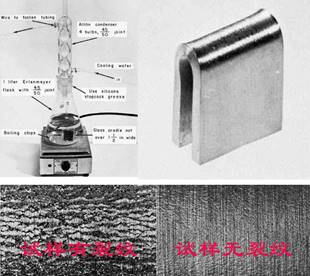

本晶間腐蝕儀由加熱部分、控制部分以及冷卻部分組成。設備配有四個加熱底座，可同時對四個燒杯進行加熱，溫度可通過控制部分任意設置。水蒸氣通過冷卻后可以自動回流到燒杯內，從而減少因水汽蒸發引起的試劑濃度變化。工作時，可將處理后試樣按照上述方法放入燒杯，配制符合標準要求的試劑，將溫度調整到規定溫度，加熱到規定時間后取出試樣即可。

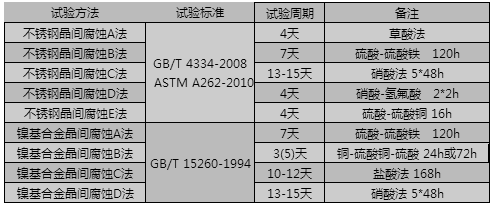

晶間腐蝕相關標準：

◆  GB/T 4334.(1~5)-2000不銹鋼晶間腐蝕敏感性試驗方法標準(根據不同材料敏感性選擇相應標準)

◆  GB/T 15260-1994《鎳合金晶間腐蝕敏感性試驗方法標準》

◆  GB/T 21433-2008《不銹鋼壓力容器晶間腐蝕敏感性檢驗》

◆  CB/T 3949-2001 《船用不銹鋼焊接接頭晶間腐蝕試驗方法》

◆  ASTM G28 - 02(2008) Standard Test Methods for Detecting Susceptibility to Intergranular Corrosion in Wrought, Nickel Rich, Chromium Bearing Alloys (中文名稱:《鍛造高鎳鉻軸承合金晶間腐蝕敏感性的檢查用標準試驗方法》

◆  GB/T 7998-2005 《鋁合金晶間腐蝕測定方法》

◆  HG/T 3173-2002 《尿素級超低碳鉻鎳鑰奧氏體不銹鋼晶間腐蝕傾向試驗》

晶間腐蝕試驗方法：

在特定介質條件下檢驗金屬材料晶間腐蝕敏感性的加速金屬腐蝕試驗方法，目的是了解材料的化學成分、熱處理和加工工藝是否合理。其原理是采用可使金屬的腐蝕電位處在恒電位陽極極化曲線特定區間的各種試驗溶液，利用金屬的晶粒和晶界在該電位區間腐蝕電流的顯著差異加速顯示晶間腐蝕。不銹鋼、鋁合金等的晶間腐蝕試驗方法在許多國家均已標準化。各標準對試驗細節均有詳細規定。



工作環境：

1、現場實驗室配套環境；

2、設備環境大氣壓力：86.0～106.0Kpa；

3、設備環境空氣濕度：＜85%RH；

 性能特點   Performance characteristics

---

● 本晶間腐蝕儀滿足國標GB/T 4334-2008中的試驗(包含A法)。

● PLC和PID控制，水溫始終控制在設定溫度，實現設定溫度下長時間的腐蝕過程，系統穩定可靠。

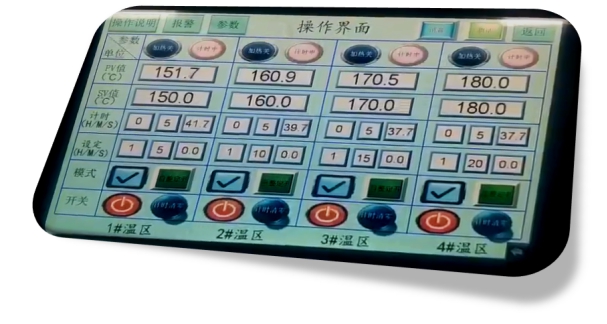

● 觸摸屏顯示操作界面，操作簡單、參數設定方便直觀。

● 可同時腐蝕4個試樣（試樣個數可定制）。

● 無須外部水源(選件)，循環冷卻水控制熱酸液自動回流至燒杯，減少酸液濃度變化。

● 冷卻水不足或者發生故障時，系統自動報警并停止加熱。

● 假如突發停電后再來電后，腐蝕試驗繼續進行，腐蝕時間在停電前的時間計數上繼續累記計時。

● 晶間腐蝕儀的總功率2000W。

● 每個單獨工位的功率為500W，獨立控制，方便操作。

● 一般設置在280℃-320℃左右，溶液就沸騰了，然后可以開始降溫，在240℃-260℃之前溶液一直是沸騰的即可，最高溫度可達到400℃。

 技術指標   Technical indicators

---

HJFS-4型 晶間腐蝕儀，是專門應用于對試樣進行晶間腐蝕的特有設備，由加熱部分、控制部分以及冷卻部分組成。該套設備由四個加熱底座組成，可同時對四支燒杯進行加熱，溫度可通過控制部分隨意設置。水蒸氣通過冷卻后可以自動回流到燒杯內，從而減少因水汽蒸發引起的試劑濃度變化。工作時，可將試樣處理后按照上述標準放入燒杯，配制符合標準要求的試劑，將溫度調整到規定溫度，加熱到規定時間后取出試樣即可。

溫控系統采用PID控制系統，將水溫控制在設定溫度，來實現該溫度下長期的腐蝕過程。

溫控器調節范圍：0~400℃；

延時檔時間調節范圍：1m~99h99m；

 標準配置   Standard configuration

---

名稱	規格	單位	數量
加熱器	四工位	套	1
控制器	帶斷水報警功能	套	1
燒杯	1000ml	個	4
冷凝管裝置	50#磨口*450	個	4
鐵架臺	鐵桿L=60cm，鐵板尺寸21cm*13cm	套	4
燒瓶夾	長24cm，最大開口6.5cm	個	8
十字夾	2.5cm，縮后總長度8cm	個	8
水管	6分5米送接頭套裝	套	1
喉箍	6-12	個	4
乳膠管	6mm*9mm	包	1
鑷子	30cm圓頭	個	1
生料帶		卷	1
技術文件	（1）產品說明書1份（2）產品合格證1份
以下部件適用于晶間腐蝕儀敏化實驗-A法
開關電源	DP3020(30V20A)-600W	個	1
不銹鋼量杯	1000ML	個	1
鱷魚夾測試線	1.5米長	根	1
鱷魚夾子		個	2
鐵架臺	鐵桿L=60cm，鐵板尺寸21cm*13cm	套	1
燒瓶夾	長24cm，最大開口6.5cm	個	1
十字夾	2.5cm，縮后總長度8cm	個	1

 選配附件   Optional accessories

---

l 自動循環水系統 ICT-W

無需外接水源，水溫自動控制，水量自動檢測，無水停機并報警，實驗更穩定。
