【技術交流】-【自準直儀】光電自準直儀典型應用--《多齒分度臺的檢定》

【技術交流】-【自準直儀】光電自準直儀典型應用--《多齒分度臺的檢定》

位置不確定度測量(Test for Position Uncertainty)

多齒分度臺的檢定方法

參考標準：JJG 472- 2007 多齒分度臺。

實際定位角度和理想定位角度的變動量。

2. 檢定方法

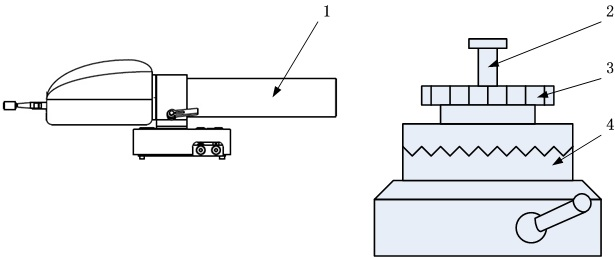

檢定立軸式多齒分度臺，將多齒分度臺、多面棱體及自準直儀如下圖中所示安裝在基座上。


1- 自準直儀，2-定位夾具，3-正多面棱體，4-多齒分度臺

3. 檢定步驟

1. 將棱體安裝在多齒分度臺被測軸的旋轉中心，將自準直儀安裝于良好的隔振基礎上；

2. 調整自準直儀，使光軸線垂直于棱體；

3. 啟動多齒分度臺測控系統，使其正常，穩定工作；

4. 棱體從被測軸角度測量系統示值0位置起，記錄自準直儀讀數，多齒分度臺測角系統讀數；

5. 依次是軸轉動棱體面規定的角度值；記錄自準直儀及多齒分度臺測角系統讀數；

6. 正向測量一周后，同樣的方法，反方向測量一周，只需記錄自準直儀讀數。

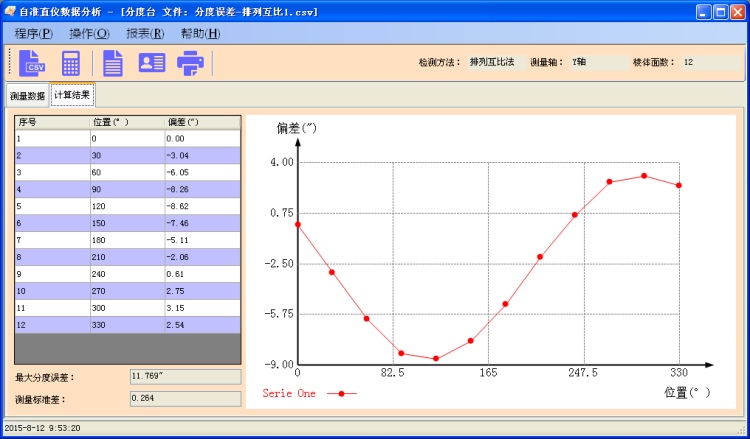

4. 分度臺的分度誤差數據處理

通過對自準直儀測量數據的處理，得分度臺的分度誤差。

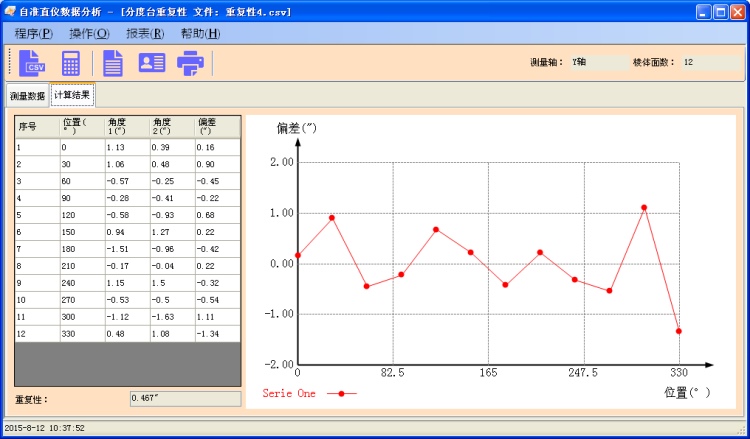

5. 分度臺定位重復性數據處理

通過對自準直儀測量數據進行數據處理，計算求得分度臺定位重復性。
